速度、精度、解析应有尽有
DSX1000 数码显微镜
· 易于更换的**镜头阵容
· 按下按钮即可在 6 种不同观察方法间切换
· 快速进行宏观至微观的观察
· 采用远心光学系统保证精确测量
DSX1000 数码显微镜系列
选择*贴近您需求的型号。
| | | |
易于使用，具有基本功能 标准型变焦头部，提供 5 种观察方法。 | 从多角度观察您的样品 提供入门型的所有功能，增加了倾斜式机架、电动 XY 载物台和操控台 | 可生成高分辨率图像以进行高级分析 | 6 种观察方法和高级测量功能 此型号具有丰富的高级功能，采用通用型变焦头部，增加了倾斜式机架和可旋转式 (+ 90°) 电动 XY 载物台。 |

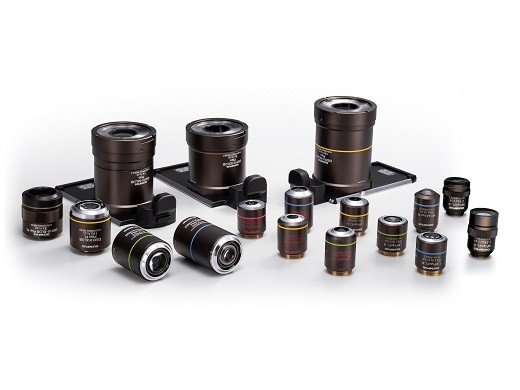

DSX1000 物镜
我们的全套物镜系列共包含 17 种物镜，包括*长工作距离和高数值孔径的丰富选择，可在各种放大倍率下获得丰富的图像。
*长工作距离物镜 在镜头和样品间提供了长工作距离。 | 高分辨率、长工作距离物镜 提供高分辨率和长工作距离。 | 高性能、高数值孔径的物镜 实现纳米级高性能观察。 |
|
|
|

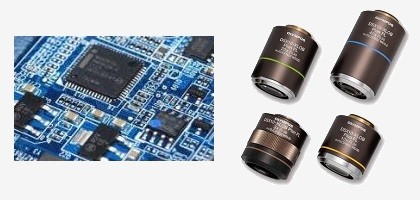

故障分析的首选工具
速度与有保证的准确度和重复性相结合，使 DSX1000 数码显微镜成为缺陷分析的首选工具。
从宏观到微观 多种应对方案
仅需一套系统即可同时应对初步检验和微米级分析
· 查看整张图片：20X 至 7000X 放大倍率范围
· 将碰撞样品的几率降至*低

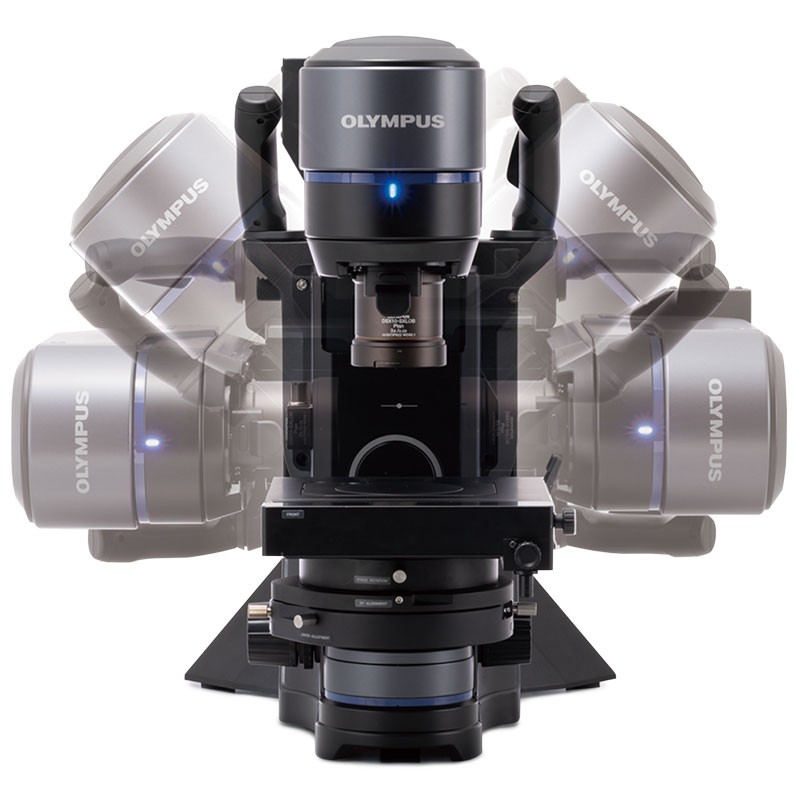

· 从多角度观察您的样品
支持的型号

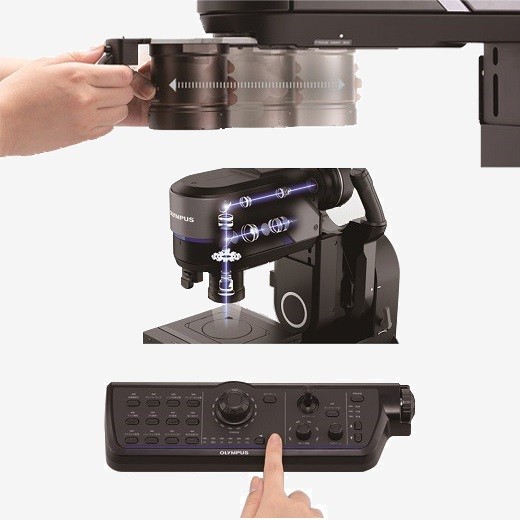

一键式多种观察方法切换
快速切换节省时间
· 可在任何放大倍率下使用所有观察方法
· 种观察方法一键式切换
支持的型号

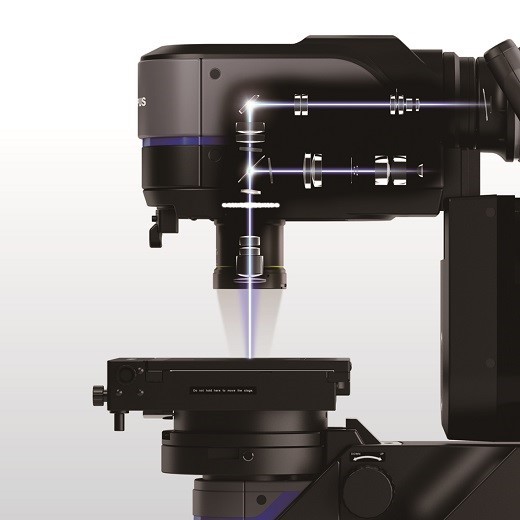

可信的结果
有保证的*测量准确度和精确度
· 通过有保证的*测量精确度，确保您获得可信的测量结果
· 通过现场校准确保可靠测量
支持的型号
*为了保证 XY 准确度，必须由奥林巴斯的服务技术人员负责校准工作。
DSX10-SZH | DSX10-UZH | ||
光学系统 | 光学系统 | 远心光学系统 | |
变焦倍率 | 10X（电动） | ||
变焦放大方式 | 电动 | ||
校准 | 自动 | ||
镜头附件 | 快速切换，编码型镜头附件，自动 | ||
更新放大倍率和视场信息 | |||
*大总放大倍率 | 7000X | ||
工作距离(W.D.) | 66.1 mm – 0.35 mm | ||
准确度和 | 放大倍率准确度：3% 放大倍率重复性：± 2% = 3 σ n -1 | ||
重复性（X-Y平面）*1 | |||
重复性（Z轴）*2 | 重复性（高度）：σ n – 1 ≤ 1 μm | ||
照相机 | 图像传感器 | 1 / 1.2 英寸，235 万像素彩色 CMOS | |
冷却 | 珀尔帖冷却 | ||
帧速率 | 60 fps（*大） | ||
标准 | 1200 × 1200 (1: 1) / 1600 × 1200 (4: 3) | ||
3 CMOS 模式 | 不可用 | 1200 × 1200 (1: 1) / 1600 × 1200 (4: 3) | |
3 CMOS 模式 × 像素偏移 | 不可用 | 3600 × 3600 (1: 1) / 4800 × 3600 (4: 3) | |
照明器 | 彩色光源 | LED | |
寿命 | 60,000 小时（设计值） | ||
观察 | BF（明场） | 标准 | |
OBQ（偏斜） | 标准 | ||
DF（暗场） | 标准 | ||
MIX（明场 + 暗场） | 标准 | ||
PO （偏光） | 标准 | ||
不可用 | 标准 | ||
对比度增强 | 标准 | ||
景深扩展功能 | 不可用 | 标准 | |
透射照明 | 标准*3 | ||
聚焦装置 | 透射照明 | 电动 | |
驱动方式 | 101 mm（电动） | ||
*1 必须由奥林巴斯或代理商的服务技术人员进行校准。为了保证 XY 的准确度，需要用 DSX-CALS-HR（校准标样）进行校准。为了出具证书，必须由奥林巴斯的校准服务技术人员负责校准工作。
*2 当使用 20X 或以上的物镜时。
*3 需要使用配件 DSX10-ILT。
物镜 | DSX10-SXLOB | DSX10-XLOB | |||
物镜 | *大样品高度 | 50 mm | 115 mm | 145 mm | |
*大样品高度 | 50 mm | ||||
齐焦距离 | 140 mm | 75 mm | 45 mm | ||
镜头附件 | 镜头附件一体型 | 可用 | |||
总放大倍率 | 20X – 1400X | 42X – 5600X | 23X*4 – 7000X | ||
实际视场(μm) | 19,200 µｍ – 270 µｍ | 9,100 µｍ – 70 µｍ | 17,100 µｍ – 50 µｍ | ||
适配器 | 扩散照明装置 | 可用 | 不可用 | ||
防反射照明装置 | 可用 | 不可用 | |||
镜头附件 | 安装物镜数量 | 1 个（物镜和镜片附件一体型） | 2 个 | ||
物镜盒 | 可保存三个物镜附件 | ||||
*4 使用 MPLFLN1.25X 时的总放大倍率（*大）
DSX10-RMTS | DSX10-MTS | U-SIC4R2 | |
XY 载物台：电动/手动 | 电动（带旋转功能） | 电动 | 手动 |
XY 行程 | 行程优先模式：100 mm × 100 mm | 100 mm × 100 mm | 100 mm × 105 mm |
旋转角度 | 行程优先模式：±20° | 不可用 | |
旋转角度显示 | 有 | 不可用 | |
承重 | 5 kg (11 lb) | 1 kg (2.2 lb) | |
显示器 | 23 英寸平板显示器 分辨率 |
（垂直） | 1920（水平） × 1080 |
系统图 | 正置式机架系统 | 倾斜式机架系统 |
重量（机架、观察头、电动载物台、显示器和控制台） | 43.7 kg (96.3 lb) | 46.7 kg (103 lb) |
功耗 | 100 – 120 V / 220 – 240 V, 1.1 / 0 .54 A, 50 / 60 Hz | |
